- 中小型復雜、高精度曲面工件加工首選
- 可安裝於X軸行程1米左右之五軸工作母機做同動加工
- 小型化設計，滿足有限空間之需求
- 易於安裝操作簡單
- 高性能 B、C 軸旋轉工作台設計，滿足自由曲面等各種五軸同動之加工需求
產品介紹
規格

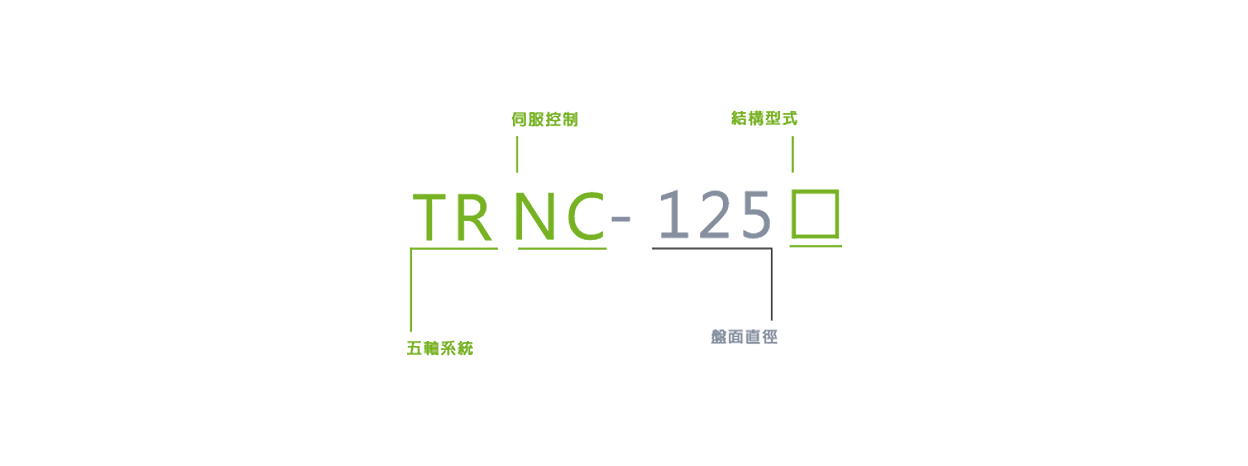

| 規格 / 型號 | 單位 | TRNC-125H | TRNC-170A | TRNC-210A | ||||
|---|---|---|---|---|---|---|---|---|
| 盤面直徑 | Ømm | Ø125 | Ø170 | Ø210 | ||||
| 工作台高度 | 水平 | mm | 236 | 280 | 280 | |||
| 中心高度 | 90° | mm | 150 | 190 | 190 | |||
| 總高度 | 90° | mm | 260 | 380 | 380 | |||
| 中心孔直徑 | Ømm | Ø25H7 | Ø35H7 | Ø45H7 | ||||
| 貫穿孔徑 | Ømm | Ø25 | Ø35 | Ø45 | ||||
| 工作台T型槽寬度 | mm | 12H7 | 12H7 | 12H7 | ||||
| 導塊寬度 | mm | 14h7 | 18h7 | 18h7 | ||||
| 傾斜角度 | deg. | -40°~+120° | -35°~+120° | -35°~+110° | ||||
| 軸向 | 單位 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | |
| 最小設定單位 | deg. | 0.001° | 0.001° | 0.001° | ||||
| 分割精度 | sec. | 40" | 60" | 20" | 60" | 20" | 60" | |
| 重覆精度 | sec. | 4" | - | 4" | - | 4" | - | |
| 伺服馬達 (廠牌可依需求指定) |
FANUC | α2i | α2i | α4i | α4i | α4i | α4i | |
| MELDAS | HF-75T | HF-75T | HF-54T | HF-54T | HF-54T | HF-54T | ||
| 總齒數比 | 1/90 | 1/180 | 1/90 | 1/120 | 1/90 | 1/120 | ||
| 盤面最高轉數 (馬達) | r.p.m | 55.5 (5000) | 27.7 (5000) | 44.4 (4000) | 33.3 (4000) | 44.4 (4000) | 33.3 (4000) | |
| 最大工件慣性 | kg-cm-sec2 | 2 | 4.9 | 4.9 | ||||
| 容許旋轉切削力 | kg-m | 8 | 15 | 15 | ||||
| 使用壓力 / 鎖緊方式 | kg/cm2 | 5 / 氣壓 | 35 / 氣壓 | 5 / 氣壓 | 5 / 氣壓 | 5 / 氣壓 | 5 / 氣壓 | |
| 剎車扭力 | kg-m | 8.5 | 17 | 16 | 16 | 16 | 16 | |
| 最大工件負載 | 0° | kg | 50 | 50 | 50 | |||
| 0°~90° | 35 | 35 | 35 | |||||
| 最大工件直徑 | Ømm | Ø125 | Ø170 | Ø210 | Ø170 | Ø210 | ||
| 旋台重量 (不含伺服馬達) | kg | 106 | 126 | 131 | 126 | 131 | ||
|
||||||||
